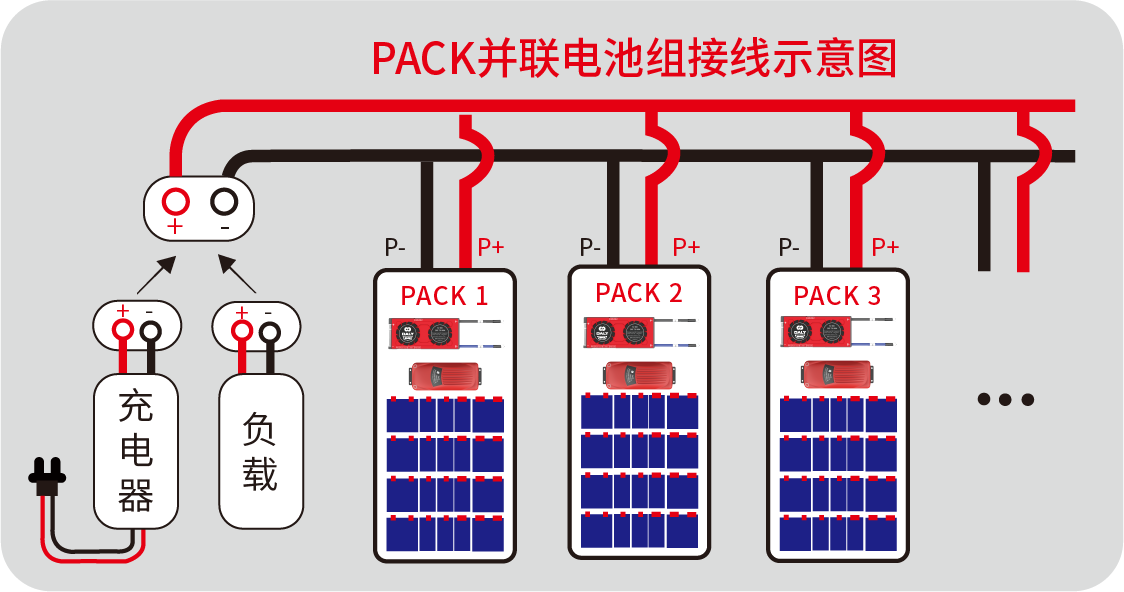

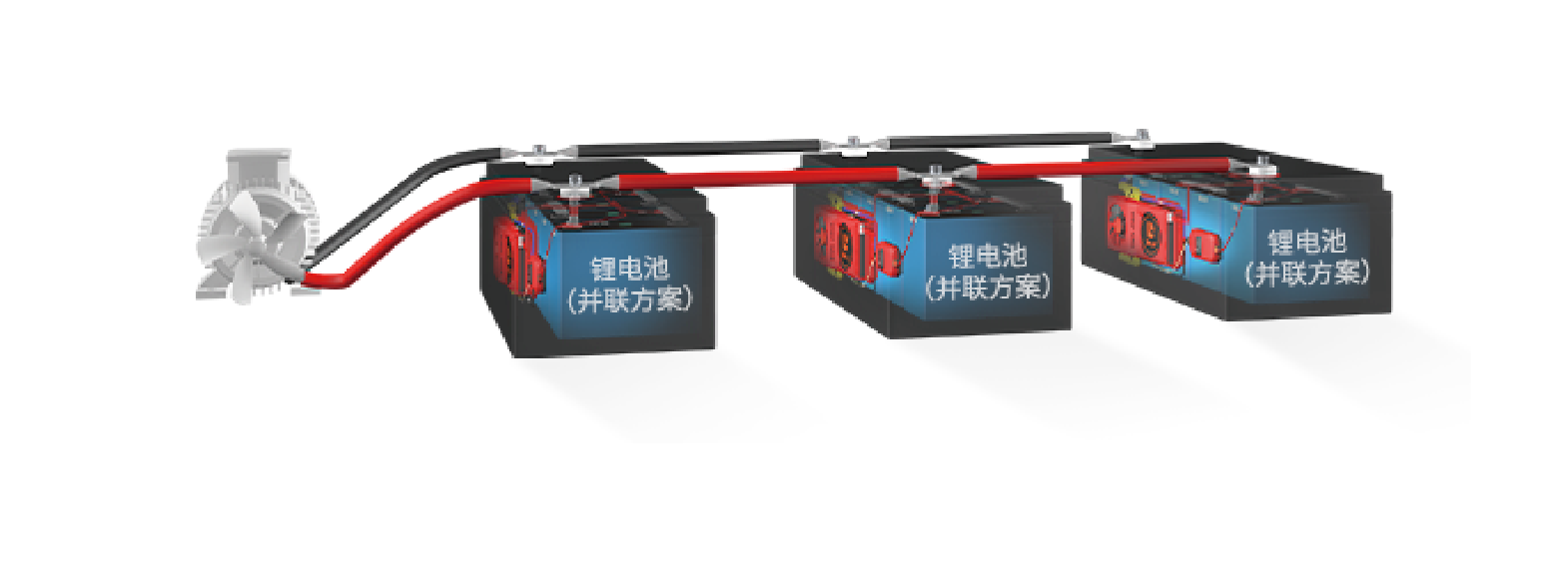

PACK并联电池组接线示意图
更新时间:2022-01-11 11:22:26•点击:66936 • 技术支持
PACK并联保护板由保护板+并联保护器两部分组成,即每个需要并联的PACK内必须包含这两者。
1、接线注意事项:
方式一(保护板与并联保护器线未连接) :保护板组装完成后,在并联保护器连接保护板时,先接并联保护器P-线到保护板上面 (同口接保护板P-线,分口接保护板C-线) ,再接B-,然后接B+。线接完后先插保护板与保护器端口,再插B+端口,
最后再插控制信号线到保护板上;
方式二(保护板与并联保护器线已连接) :先插保护板与保护器端口,再插B+端口,最后再插控制信号线到保护板上;
※请严格按照以上两种方式接线,按顺序操作,如接线先后顺序弄反,会导致PACK并联保护板损坏。
2、BMS与并联保护器必须配套使用,不可混用。按照购买的对应电流的并联保护器来接线。
-
