显示屏接线教程
更新时间:2020-09-16 14:20:02•点击:58180 • 技术支持
BMS触摸控制屏接线使用教程(以14串60A保护板为例)
一、材料准备

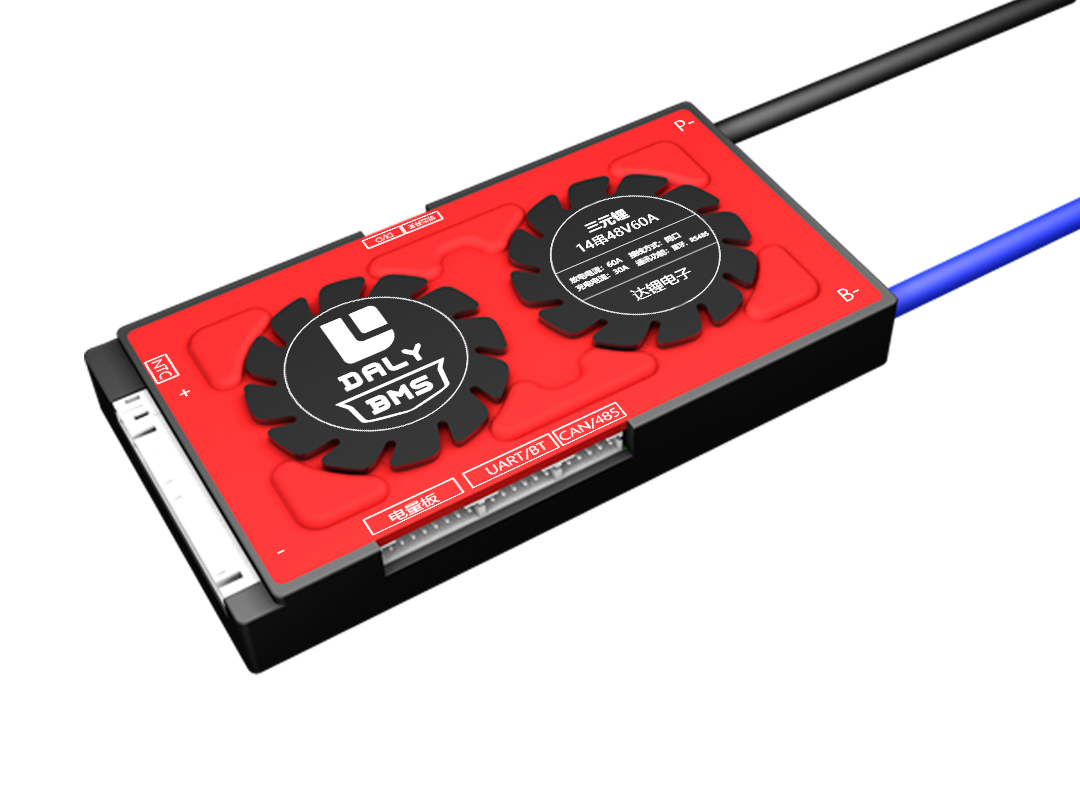

1.达锂软件保护板数量:1个。
2.达锂BMS触摸显示屏数量:1个.

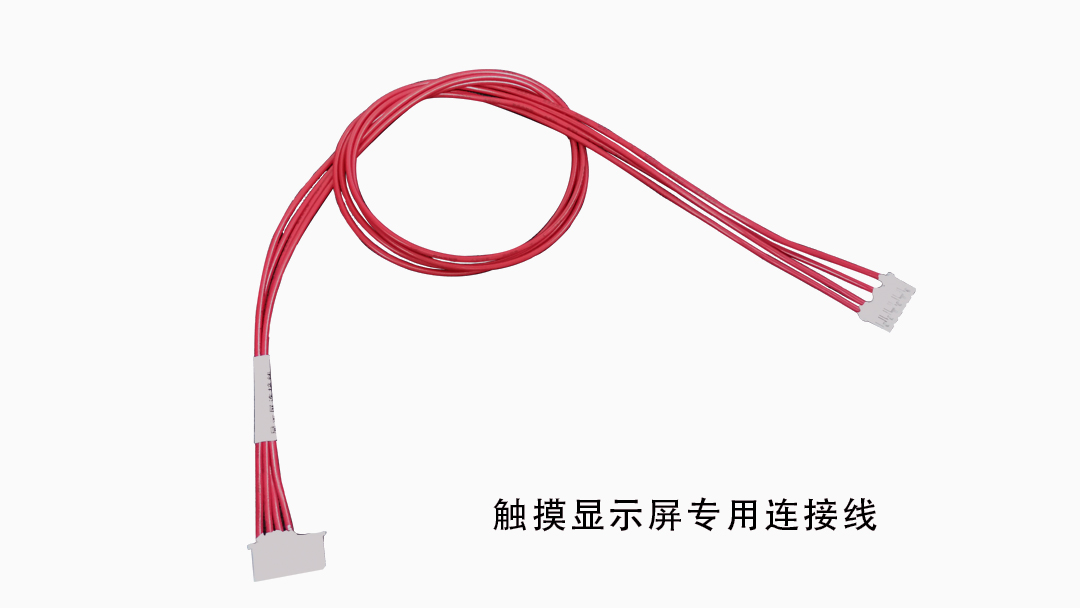

3.触摸显示屏专用连接线

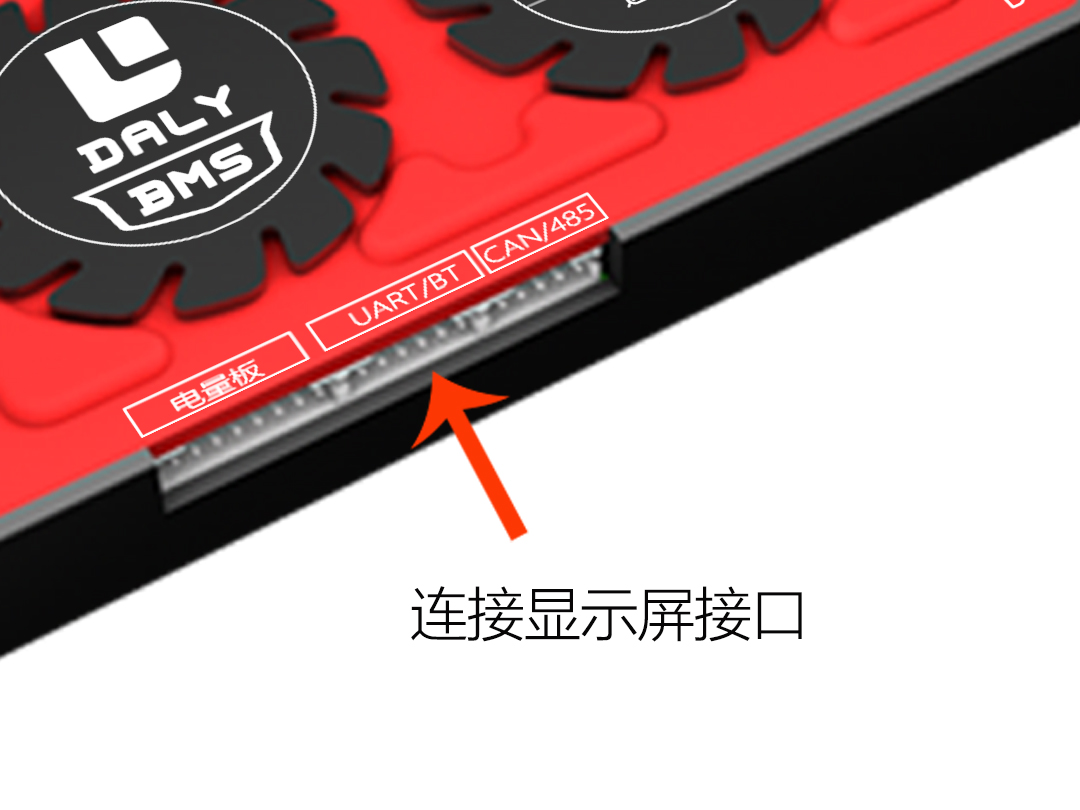

4.保护板与显示屏连接口
5. 智能BMS触摸显示屏出厂默认与保护板进行的是UART通讯,在进行屏通讯的时候,是不能兼并蓝牙或者
是GPS的,如需同时使用请联系销售人员可定制开发。
触摸屏分三屏显示:

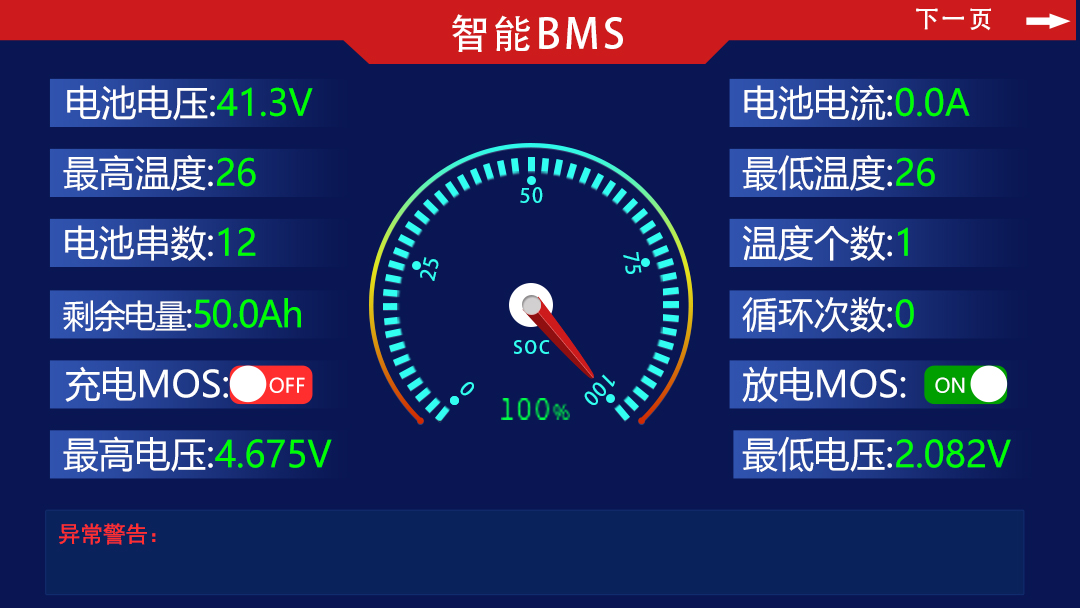

第一屏可显示-电池组总电压、温度、剩余电量、实时电流、电池串数、MOS开关。

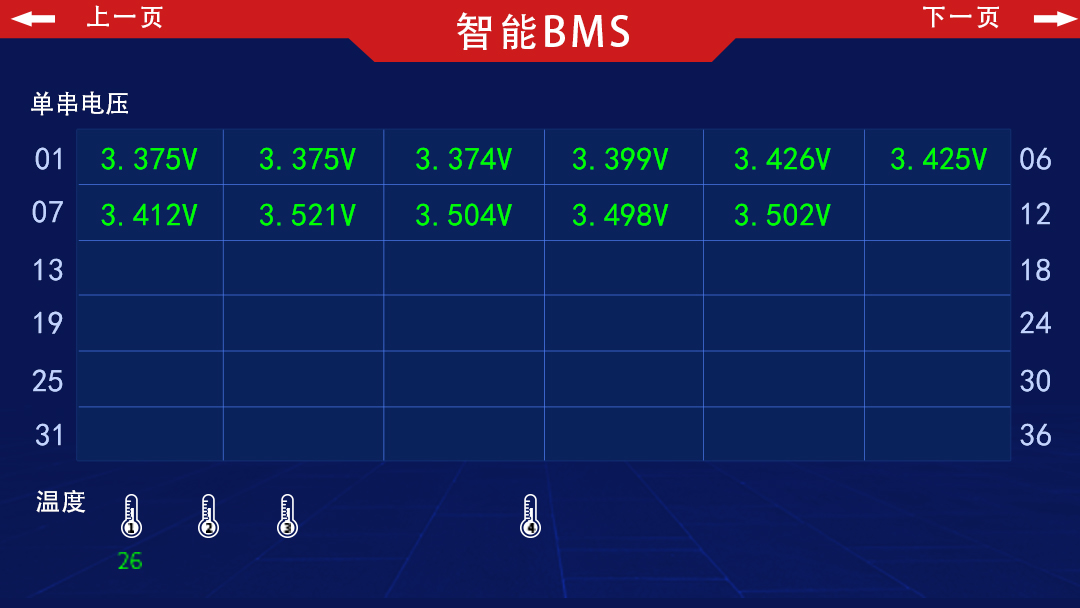

第二屏-主要是显示每串的详细电压,方便找到最低电压或者最高电压的位置。以及压差。

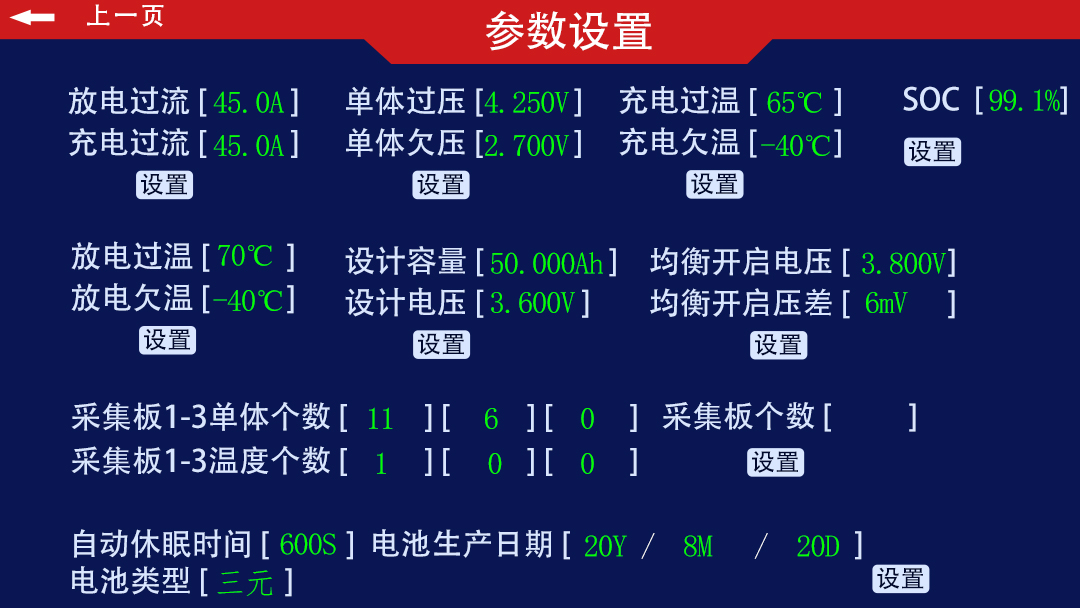

第三屏-最核心的一屏
可以修改软件保护板的部分重要参数
我们首先要设定的参数就是电池包的容量。
如果在设置栏遇到不解的,可联系销售人员进行解决!
谢谢!
-
