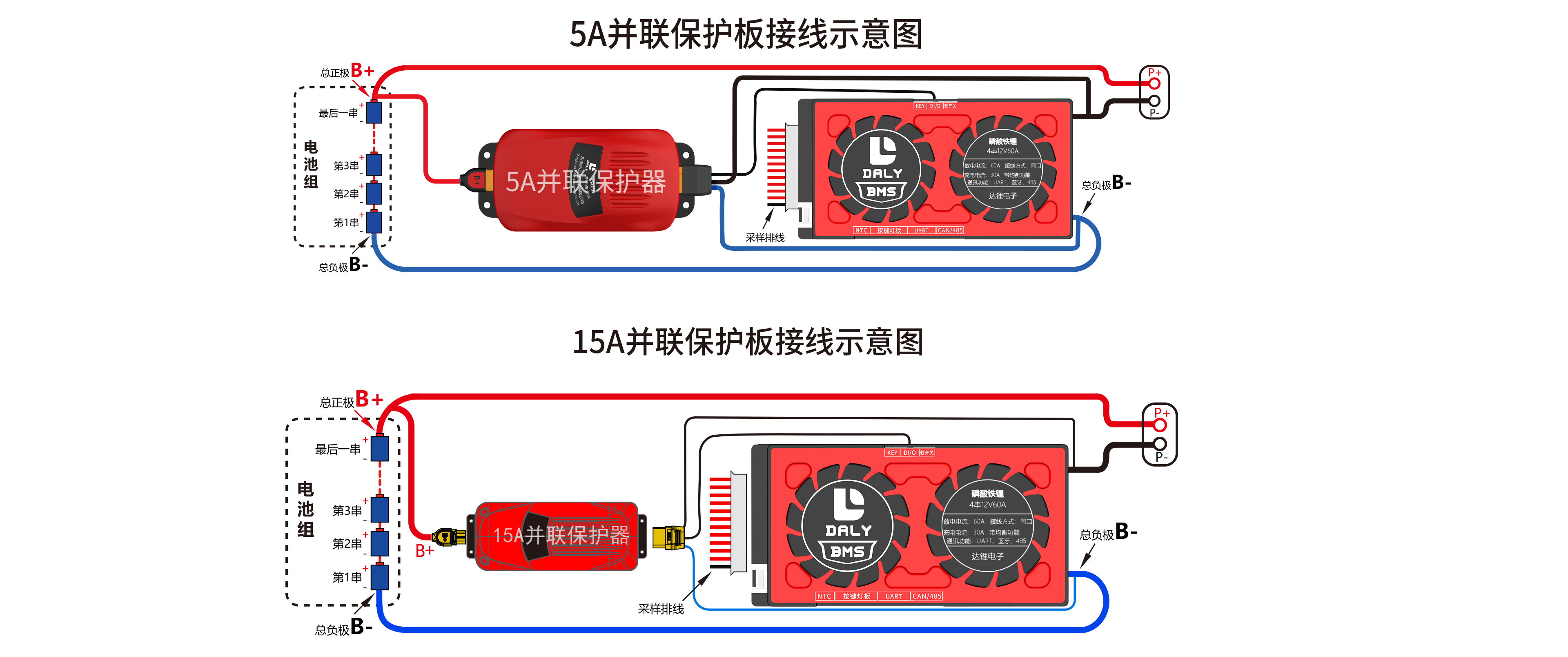

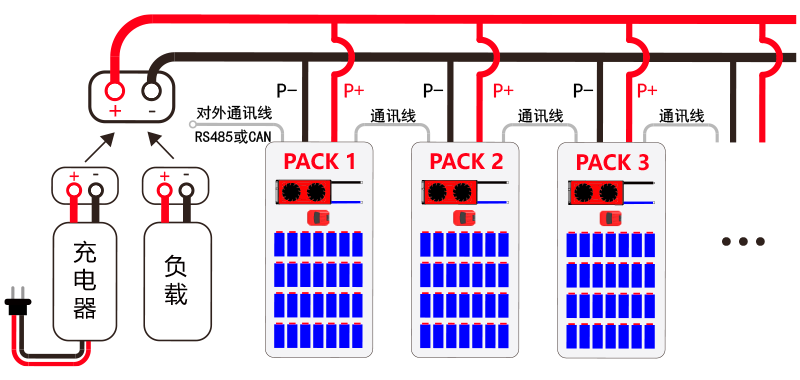

5A PACK并联保护板接线示意

更新时间:2022-01-11 11:19:01点击:284142 技术支持

(BMS与并联保护器必须配套使用,不可混用。按照购买的对应电流的并联保护器来接线。)

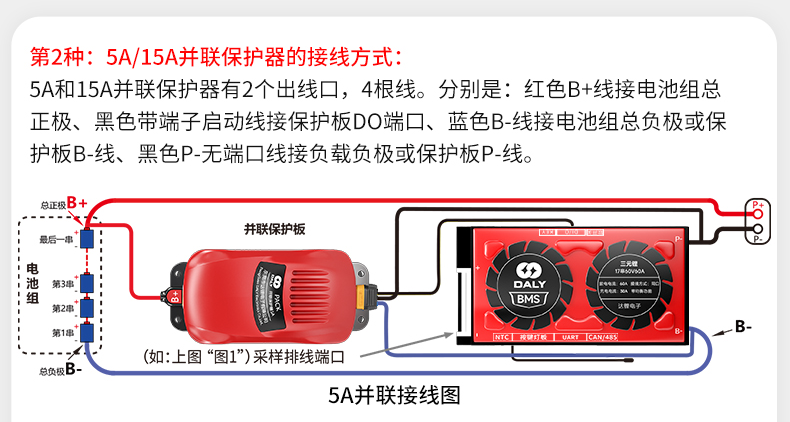

方式一(保护板与并联保护器线未连接) :保护板组装完成后,在并联保护器连接保护板时,先接并联保护器P-线到保护板上面 (同口接保护板P-线,分口接保护板C-线) ,再接B-,然后接B+。线接完后先插保护板与保护器端口,再插B+端口,

最后再插控制信号线到保护板上;



方式二(保护板与并联保护器线已连接) :先插保护板与保护器端口,再插B+端口,最后再插控制信号线到保护板上;



※请严格按照以上两种方式接线,按顺序操作,如接线先后顺序弄反,会导致PACK并联保护板损坏。
